uClan Ustym 4K Pro – який стабілізатор DC-DC U41 біля слоту для карти?

[Rostyk.07]

Привіт,

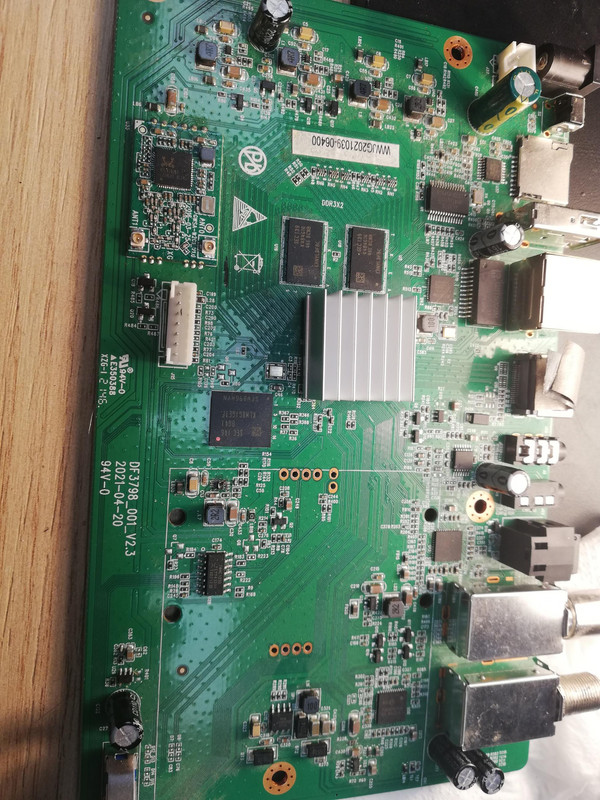

У декодері uClan Ustym 4K Pro згорів стабілізатор DC-DC U41. Можливо, у когось є його фото в хорошій якості? Було б легше прочитати позначення чіпа та знайти його специфікацію. Плата DF3798_001_V2.3.

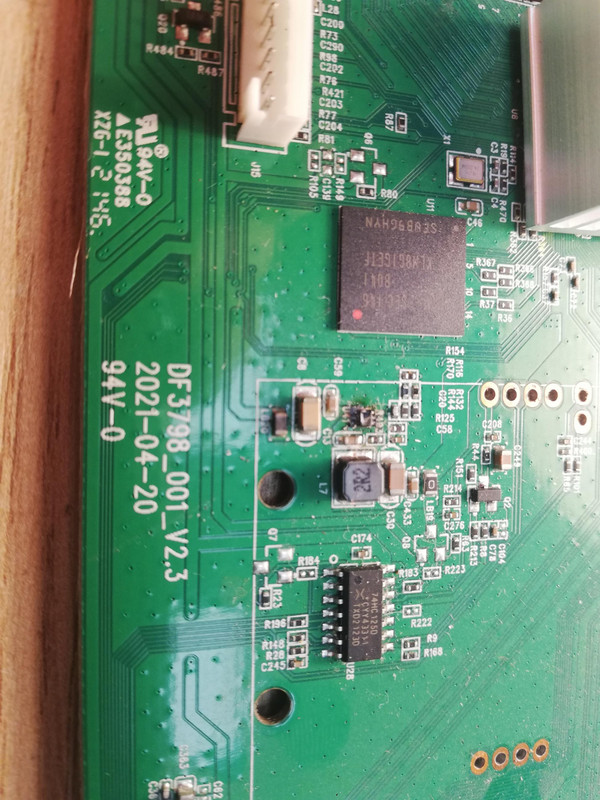

Що це за стабілізатор? Він встановлений біля слоту для карти. Після його демонтажу опір не є критичним, а всі короткі замикання зникли.

Або яка напруга там? То поставлю універсальний dc-dc на окремій платі.

[caxa]

На платі V 1.9 стоіть 41286yps8

[BodiaK]

У декодері uClan Ustym 4K Pro згорів стабілізатор DC-DC U41...

SGM41286
7V to 14V Input Voltage Range
500mA 14V/19V Output
DiSEqC 1.X Compatible

[Rostyk.07]

Ні, це не те. Ви, мабуть, щось переплутали.
Там DC-DC SOT563 типу MP1654GTF




Додано: 10:00:33, 17 Листопада 2025Це DC–DC перетворювач для живлення ядра процесора. Згідно з даташитом, Vmax = 1.25 В, Vmin = 0.7 В.
Тюнер робочий — подав живлення від лабораторного блока 0.97 В, споживання 630 мА, зображення по HDMI є, на кнопки реагує.
Встановлю зовнішній DC–DC.
Дякую за відповіді.



Додано: 10:01:06, 17 Листопада 2025Рідний dK8JC
